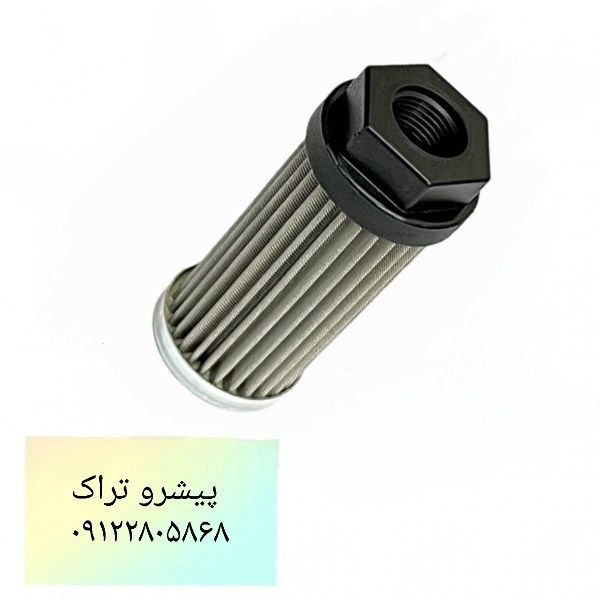

فیلتر هیدرولیک ورودی لیفتراک از ورود ذرات آلوده به پمپ و مدار هیدرولیک جلوگیری می کند و در حفظ عملکرد روان سیستم بالابر نقش مهمی دارد. شناخت محل نصب، زمان بررسی و روش انتخاب این قطعه به کاهش فرسودگی پمپ، افت عملکرد و هزینه های تعمیر کمک می کند.
فیلتر هیدرولیک ورودی لیفتراک چیست و چه کاری انجام می دهد؟
سیستم هیدرولیک لیفتراک برای بالا و پایین بردن شاخک ها و، بسته به طراحی دستگاه، انجام برخی حرکت های دیگر از فشار روغن استفاده می کند. روغن در این مدار میان مخزن، پمپ، شیرهای کنترلی، سیلندرها و مسیرهای لوله کشی جریان دارد. فیلتر در بخش ورودی، ذراتی را که ممکن است همراه روغن به سمت پمپ حرکت کنند جدا می کند و به تمیز ماندن مدار کمک می رساند.
آلودگی روغن همیشه با چشم دیده نمی شود. ذرات ریز فلزی، گرد و غبار، رسوبات و مواد ناشی از فرسودگی قطعات می توانند در روغن وجود داشته باشند. اگر این آلودگی ها به پمپ یا شیرهای حساس برسند، ممکن است باعث سایش، اختلال در حرکت یا کاهش عمر اجزای سیستم شوند. به همین دلیل بررسی فیلتر باید بخشی از برنامه نگهداری دوره ای لیفتراک باشد.
عبارت «فیلتر ورودی» در مدل های مختلف ممکن است به صافی مکش داخل مخزن، فیلتر نصب شده پیش از پمپ یا قطعه ای با طراحی اختصاصی اشاره کند. بنابراین نباید تنها بر اساس نام قطعه یا ظاهر آن تصمیم گرفت. دفترچه راهنمای دستگاه و نقشه مدار هیدرولیک، مرجع اصلی برای شناسایی نوع فیلتر و محل نصب آن هستند.
جایگاه فیلتر در مدار هیدرولیک
پمپ هیدرولیک روغن را از مخزن دریافت می کند و آن را با فشار مناسب به بخش های مختلف مدار می فرستد. در بسیاری از طراحی ها، صافی ورودی در مسیر مکش پمپ قرار دارد؛ اما همه لیفتراک ها آرایش یکسانی ندارند. برخی دستگاه ها علاوه بر صافی مکش، از فیلتر فشار یا فیلتر برگشت نیز استفاده می کنند. هر یک از این قطعات وظیفه و مشخصات متفاوتی دارد.
برای نمونه، فیلتر برگشت روغن را هنگام بازگشت به مخزن تصفیه می کند و فیلتر فشار در بخشی از مدار نصب می شود که فشار کاری بالاتری دارد. جایگزین کردن یکی از این فیلترها با نوع دیگر، حتی اگر از نظر ابعاد شبیه باشد، ممکن است کارکرد درستی ایجاد نکند. پیش از تهیه قطعه، شماره مدل لیفتراک، شماره سریال و اطلاعات فنی قطعه قبلی را بررسی کنید.
چرا فیلتر ورودی اهمیت دارد؟
پمپ برای کارکرد درست به جریان پیوسته روغن نیاز دارد. آلودگی بیش از حد یا گرفتگی صافی می تواند ورود روغن را محدود کند و باعث شود پمپ با شرایط نامناسب کار کند. پیامد این وضعیت به نوع پمپ، طراحی مدار، میزان گرفتگی و شرایط استفاده بستگی دارد؛ به همین دلیل نباید یک علامت را بدون بررسی فنی به خرابی قطعی فیلتر نسبت داد.
- کمک به محافظت از پمپ: کاهش ورود ذرات درشت به مسیر مکش می تواند احتمال ساییدگی و آسیب ناشی از آلودگی را کمتر کند.
- حفظ جریان روغن: فیلتر سالم و مناسب کمک می کند روغن با مقاومت غیرعادی به پمپ برسد.
- پشتیبانی از عملکرد یکنواخت: تمیز بودن مدار در عملکرد اجزای هیدرولیک و حرکت قابل پیش بینی تجهیزات موثر است.
- کاهش هزینه های نگهداری: رسیدگی به آلودگی و تعویض به موقع قطعه می تواند از تشدید برخی مشکلات جلوگیری کند.
- کمک به افزایش عمر قطعات: روغن و فیلتر مناسب، در کنار سرویس اصولی، شرایط بهتری برای کارکرد اجزای مدار فراهم می کنند.
فیلتر به تنهایی جایگزین نگهداری کامل نیست. آلودگی می تواند از روغن نامناسب، ورود گرد و خاک هنگام سرویس، خرابی آب بندها یا فرسودگی داخلی قطعات ایجاد شود. برای محافظت بهتر از سیستم، کیفیت روغن، سلامت مخزن، اتصالات و دوره های سرویس را نیز در نظر بگیرید.
نشانه های احتمالی گرفتگی یا خرابی فیلتر
عملکرد نامنظم سیستم هیدرولیک ممکن است دلایل مختلفی داشته باشد و لزوما به معنای خرابی فیلتر نیست. پایین بودن سطح روغن، ورود هوا، روغن نامتناسب با شرایط کاری، خرابی پمپ، ایراد در شیرها یا نشتی نیز می توانند علائم مشابهی ایجاد کنند. اگر تغییر محسوسی در عملکرد دستگاه مشاهده شد، بررسی را به تعمیرکار آشنا با مدل لیفتراک بسپارید.
| نشانه مشاهده شده |
علت های احتمالی |
اقدام پیشنهادی |
| کند شدن بالا رفتن بار |
گرفتگی فیلتر، سطح پایین روغن، افت توان پمپ یا ایراد در شیرها |
بررسی سطح و وضعیت روغن و سپس ارزیابی مدار طبق دستورالعمل سازنده |
| صدای غیرعادی از پمپ |
محدود شدن مسیر مکش، ورود هوا، کمبود روغن یا فرسودگی پمپ |
توقف کار در صورت شدت صدا و بررسی ایمن سیستم توسط فرد متخصص |
| حرکت ناپیوسته شاخک ها |
وجود هوا در مدار، آلودگی روغن، گرفتگی یا نقص در اجزای کنترلی |
ثبت شرایط بروز مشکل و بررسی مرحله ای مدار هیدرولیک |
| گرم شدن بیش از حد روغن |
کارکرد طولانی، جریان نامناسب، روغن نامناسب یا اختلال در مدار |
رعایت زمان خنک شدن و بررسی علت پیش از ادامه کار |
| تغییر رنگ یا آلودگی قابل مشاهده روغن |
ورود آلودگی، اکسید شدن روغن یا فرسودگی اجزای داخلی |
بررسی روغن و فیلتر و انتخاب روش سرویس مطابق دفترچه دستگاه |
اگر شاخک ها به صورت ناگهانی افت می کنند، بار به شکل ایمن نگه داشته نمی شود یا نشتی قابل توجه دیده می شود، دستگاه را از سرویس خارج کنید. بار را در وضعیت امن قرار دهید و از ادامه کار تا انجام بررسی تخصصی خودداری کنید. سیستم هیدرولیک می تواند تحت فشار باشد و دستکاری نادرست آن خطر آسیب جدی دارد.
روش اصولی بررسی فیلتر هیدرولیک ورودی لیفتراک
بررسی فیلتر باید بر اساس دستورالعمل سازنده انجام شود، زیرا محل قطعه، روش دسترسی و نیاز به تخلیه روغن در مدل های مختلف تفاوت دارد. باز کردن اتصال یا محفظه بدون شناخت مدار می تواند موجب نشت روغن، ورود آلودگی تازه یا آسیب به قطعات شود. اگر تجربه کافی ندارید، این کار را به تکنسین واجد شرایط واگذار کنید.
پیش از آغاز بررسی
- لیفتراک را روی سطح صاف و پایدار متوقف کنید و بار را از شاخک ها بردارید.
- شاخک ها و تجهیزات بالابر را طبق راهنمای ایمنی دستگاه در وضعیت امن قرار دهید.
- موتور را خاموش کنید، کلید را خارج کنید و از راه اندازی ناخواسته دستگاه جلوگیری کنید.
- برای کاهش خطر، اجازه دهید اجزای داغ خنک شوند و فشار مدار طبق روش سازنده تخلیه شود.
- از دستکش، عینک ایمنی و ابزار مناسب استفاده کنید و محیط کار را تمیز نگه دارید.
روغن هیدرولیک پرفشار می تواند از یک سوراخ کوچک بیرون بزند و به پوست نفوذ کند. هرگز برای پیدا کردن نشتی دست را روی شیلنگ یا اتصال نگذارید. در صورت مشکوک بودن به تزریق روغن زیر پوست، حتی اگر زخم کوچک به نظر برسد، مراجعه فوری به مرکز درمانی ضروری است.
چه مواردی بررسی می شوند؟
تکنسین ابتدا محل فیلتر را با نقشه و مشخصات همان دستگاه تطبیق می دهد. سپس وضعیت محفظه، اتصالات و آب بندها را بررسی می کند تا نشتی، ترک یا نصب نادرست مشخص شود. اگر طراحی فیلتر اجازه بازدید یا تعویض می دهد، وضعیت آلودگی و سلامت قطعه مطابق دستورالعمل سازنده ارزیابی خواهد شد.
پس از سرویس، سطح روغن و وضعیت مدار باید طبق روش تعیین شده کنترل شود. در بعضی مدل ها ممکن است هواگیری یا انجام مراحل مشخص پس از نصب لازم باشد. روشن کردن دستگاه و استفاده از شاخک ها بدون تکمیل مراحل سرویس، می تواند باعث عملکرد نامطلوب یا آسیب شود. هیچ روش عمومی جای راهنمای مخصوص مدل لیفتراک را نمی گیرد.

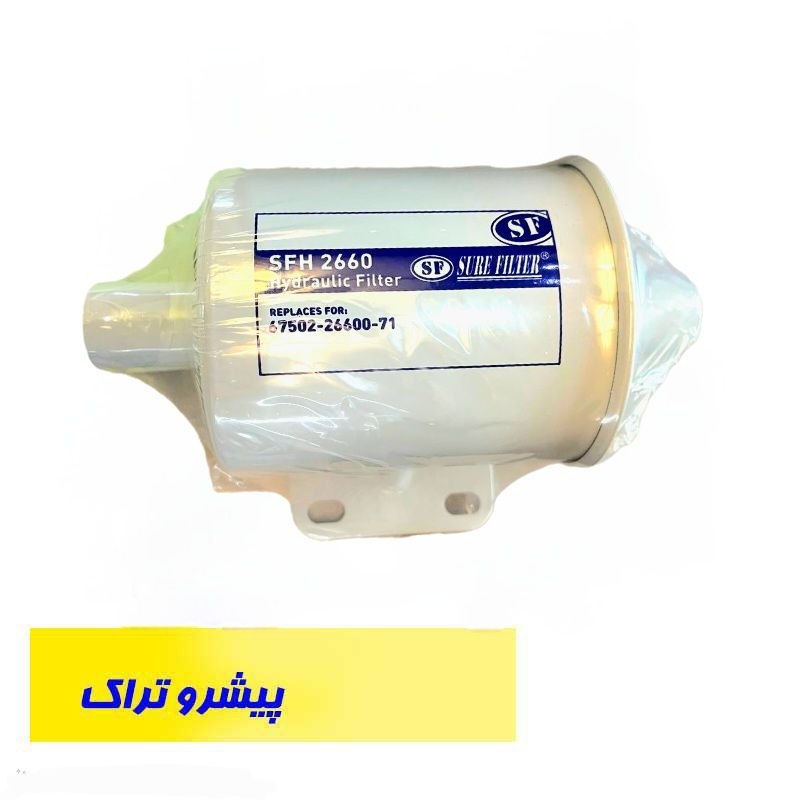

چطور فیلتر مناسب انتخاب کنیم؟
انتخاب فیلتر هیدرولیک ورودی لیفتراک باید بر پایه مشخصات فنی و سازگاری با دستگاه انجام شود، نه صرفا شباهت ظاهری یا قیمت. فیلتر نامتناسب ممکن است در جای خود نصب نشود، جریان مورد نیاز را فراهم نکند یا از نظر میزان فیلتراسیون با طراحی سیستم هماهنگ نباشد.
- مدل و شماره سریال را بررسی کنید: این اطلاعات برای شناسایی قطعه مناسب و تفاوت های احتمالی میان سال ساخت یا نسخه های مختلف دستگاه کاربرد دارند.
- شماره فنی قطعه را تطبیق دهید: شماره درج شده روی قطعه قبلی را با فهرست قطعات معتبر یا اطلاعات فروشنده متخصص مقایسه کنید.
- نوع فیلتر را مشخص کنید: فیلتر مکش، فیلتر فشار و فیلتر برگشت را با هم اشتباه نگیرید. محل نصب باید با نقشه همان مدل هماهنگ باشد.
- مشخصات جریان و فیلتراسیون را بسنجید: اندازه منافذ، ظرفیت جریان و طراحی فیلتر باید با توصیه سازنده مطابقت داشته باشد. مقدار مناسب را از روی حدس انتخاب نکنید.
- کیفیت ساخت و آب بندی را در نظر بگیرید: بدنه، اتصالات و واشرها باید با شرایط کار و روغن مورد استفاده سازگار باشند.
- از منبع قابل اعتماد خرید کنید: اصالت کالا، بسته بندی سالم و امکان تطبیق مشخصات فنی را پیش از خرید بررسی کنید.
برای بررسی گزینه های مرتبط با قطعات لیفتراک می توانید مشخصات دستگاه و شماره فنی مورد نیاز را آماده کنید. همچنین برای مشاهده دسته بندی لوازم یدکی لیفتراک، اطلاعات دقیق مدل را هنگام جستجو در نظر بگیرید تا احتمال انتخاب قطعه نامتناسب کمتر شود.
جدول راهنمای انتخاب
| معیار |
چه چیزی را کنترل کنیم؟ |
چرا اهمیت دارد؟ |
| سازگاری با دستگاه |
مدل، شماره سریال و شماره فنی |
قطعات مشابه ممکن است برای مدارهای متفاوت طراحی شده باشند. |
| محل نصب |
ورودی، فشار یا مسیر برگشت |
هر محل نصب به طراحی و مشخصات متناسب نیاز دارد. |
| مشخصات فنی |
ظرفیت جریان، ابعاد و درجه فیلتراسیون توصیه شده |
تطبیق این موارد به عملکرد درست سیستم کمک می کند. |
| کیفیت و اصالت |
بسته بندی، نشان سازنده و اعتبار عرضه کننده |
قطعه بی کیفیت ممکن است دوام یا آب بندی مناسبی نداشته باشد. |
| شرایط سرویس |
دستورالعمل تعویض و نیاز به قطعات آب بندی تازه |
نصب صحیح و تمیز از ورود آلودگی یا نشت جلوگیری می کند. |
زمان تعویض و نگهداری فیلتر
برای تعیین زمان تعویض، یک بازه ثابت برای همه لیفتراک ها وجود ندارد. ساعات کار، محیط پر گرد و غبار، نوع بار، دمای کاری، کیفیت روغن و توصیه سازنده در برنامه سرویس موثر هستند. برنامه دفترچه راهنما را مبنا قرار دهید و ساعات کارکرد و تعمیرات انجام شده را ثبت کنید. اگر شرایط کاری سنگین است، از تعمیرکار درباره نیاز به بازبینی زودتر راهنمایی بگیرید.
نشانه ظاهری به تنهایی معیار دقیقی برای تعیین عمر فیلتر نیست. برخی صافی ها درون مخزن یا محفظه قرار دارند و بدون باز کردن ایمن قابل مشاهده نیستند. در مقابل، تمیز به نظر رسیدن قطعه نیز تضمین نمی کند که مشخصات عملکردی آن هنوز مناسب باشد. تصمیم درباره تعویض باید با توجه به برنامه سازنده و وضعیت واقعی سیستم گرفته شود.
- زمان سرویس، ساعت کارکرد و نوع فعالیت لیفتراک را در دفتر نگهداری ثبت کنید.
- از روغن سازگار با مشخصات اعلام شده برای دستگاه استفاده کنید.
- هنگام باز کردن مخزن یا محفظه، اطراف محل کار را تمیز کنید تا گرد و خاک وارد مدار نشود.
- آب بندها و اتصالات را طبق دستورالعمل بررسی کنید و از قطعات مناسب استفاده کنید.
- روغن مصرف شده و فیلتر کهنه را مطابق مقررات محلی دفع کنید و آن ها را وارد خاک یا آبراه نکنید.
اشتباهات رایج هنگام سرویس
انتخاب قطعه فقط بر اساس اندازه
یکسان بودن طول یا قطر به معنی سازگاری کامل نیست. جنس، ظرفیت جریان، نوع اتصال و مشخصات فیلتراسیون نیز اهمیت دارند. قطعه ای که ظاهرا در محل نصب جا می گیرد ممکن است برای مدار مورد نظر طراحی نشده باشد. پیش از خرید، شماره فنی و اطلاعات دستگاه را تطبیق دهید.
نادیده گرفتن تفاوت فیلترها
فیلتر مکش معمولا در شرایط کاری متفاوتی از فیلتر فشار قرار دارد. استفاده از فیلتر نامناسب در مسیر مکش می تواند جریان روغن را محدود کند و استفاده از قطعه نامتناسب در مسیر فشار نیز ممکن است با فشار کاری سیستم سازگار نباشد. وظیفه و محل هر قطعه را از روی نقشه دستگاه شناسایی کنید.
تمیز کردن یا استفاده دوباره بدون مجوز سازنده
بعضی صافی ها ممکن است قابلیت سرویس داشته باشند، اما نمی توان این ویژگی را به همه فیلترها تعمیم داد. تمیزکاری نامناسب می تواند به مدیای فیلتر یا اتصالات آسیب بزند و ذرات باقی مانده دوباره وارد مدار شوند. تنها روشی را اجرا کنید که سازنده برای همان قطعه تایید کرده است.
تعویض فیلتر بدون بررسی علت آلودگی
اگر فیلتر به طور مکرر آلوده می شود، نصب یک قطعه تازه به تنهایی ممکن است مسئله اصلی را حل نکند. ورود گرد و غبار هنگام سرویس، وجود آب در روغن، فرسودگی اجزای داخلی یا نگهداری نادرست می توانند علت باشند. بررسی منبع آلودگی به جلوگیری از تکرار مشکل کمک می کند.
جدول خلاصه نگهداری
| کار نگهداری |
زمان یا موقعیت انجام |
نکته مهم |
| مرور دفترچه سرویس |
پیش از شروع نگهداری و با تغییر شرایط کار |
بازه و روش هر مدل ممکن است متفاوت باشد. |
| بازدید سطح و وضعیت روغن |
طبق برنامه روزانه یا دوره ای دستگاه |
روش کنترل باید مطابق دستور سازنده باشد. |
| بررسی نشتی و صدای غیرعادی |
هنگام مشاهده تغییر در عملکرد |
نشتی پرفشار را با دست بررسی نکنید. |
| تعویض یا سرویس فیلتر |
طبق برنامه سازنده یا تشخیص فنی |
نوع و شماره فنی قطعه را پیش از نصب تطبیق دهید. |
| ثبت تعمیرات |
پس از هر سرویس |
تاریخ، ساعت کارکرد و قطعات مصرفی را یادداشت کنید. |
جمع بندی
فیلتر هیدرولیک ورودی لیفتراک یکی از اجزای مهم در نگهداری مدار هیدرولیک است و انتخاب یا سرویس نادرست آن می تواند عملکرد سیستم را تحت تاثیر قرار دهد. برای تشخیص قطعه مناسب، مدل و شماره سریال دستگاه، محل نصب و مشخصات درج شده در دفترچه را بررسی کنید. همچنین علائم افت عملکرد را به تنهایی به فیلتر نسبت ندهید و در صورت نشتی، صدای غیرعادی یا حرکت نامطمئن شاخک ها، دستگاه را ایمن کنید و از متخصص کمک بگیرید. نگهداری منظم و انتخاب فیلتر هیدرولیک ورودی لیفتراک مطابق مشخصات سازنده، راهی موثر برای مراقبت از پمپ و دیگر اجزای مدار است.
سوالات متداول فیلتر هیدرولیک ورودی لیفتراک
فیلتر هیدرولیک ورودی لیفتراک چه وظیفه ای دارد؟
این فیلتر یا صافی در مسیر ورودی روغن به پمپ، بسته به طراحی دستگاه، به جدا کردن بخشی از ذرات آلوده کمک می کند. محل و وظیفه دقیق قطعه باید از روی نقشه و دفترچه همان مدل بررسی شود.
آیا هر فیلتر هیدرولیکی برای همه لیفتراک ها مناسب است؟
خیر. مدل دستگاه، شماره سریال، محل نصب و مشخصات فنی فیلتر باید با یکدیگر سازگار باشند. شباهت ظاهری یا یکسان بودن اندازه به تنهایی برای انتخاب قطعه کافی نیست.
هر چند وقت یک بار باید فیلتر ورودی را تعویض کرد؟
زمان تعویض به توصیه سازنده، ساعات کار، وضعیت روغن و شرایط محیطی بستگی دارد. برنامه سرویس دفترچه را دنبال کنید و برای تعیین بازه مناسب در شرایط کاری سنگین با تعمیرکار مشورت کنید.
کند شدن بالابر همیشه به معنی گرفتگی فیلتر است؟
خیر. سطح پایین یا نامناسب بودن روغن، ورود هوا، خرابی پمپ، نشتی و اختلال در شیرهای هیدرولیک نیز می توانند موجب کندی شوند. علت باید با بررسی فنی مشخص شود.
هنگام بررسی فیلتر چه نکته ایمنی مهم است؟
دستگاه را خاموش و در وضعیت ایمن قرار دهید و پیش از باز کردن مدار، روش تخلیه فشار اعلام شده از سوی سازنده را رعایت کنید. روغن پرفشار را با دست برای یافتن نشتی بررسی نکنید و در صورت نشت یا آسیب از متخصص کمک بگیرید.
